NAC ACS高速摄像机应用范围有哪些?

【概要描述】新的MEMRECAM ACS-1 M60/M40高速摄像机,在MEMRECAM系列历史上实现了最高的拍摄性能

  • 分类:公司动态
  • 发布时间:2021.04.09
  • 访问量:
详情

新的MEMRECAM ACS-1 M60/M40高速摄像机,在MEMRECAM系列历史上实现了最高的拍摄性能,MEMRECAM系统正处于科学前沿,其融合了新开发的图像传感器和信号处理技术,可助力于尖端研究和开发中的可视化图像分析。

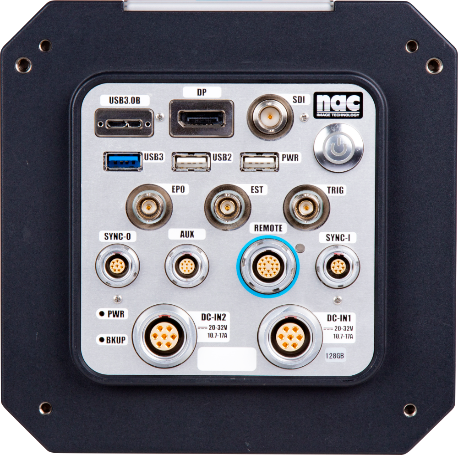

x 1   ACS-1高速摄像机有效像素:
  1,280×896@100,000 fps (M60)
                   @65,000 fps (M40)
  超高感光度:
  彩色 ISO 20,000   单色 ISO 100,000
  USB:3.0B 高速下载
  最大内存:256GB
  尺寸:175×175×206 mm
  重量:16磅(约7.26kg)




焊接
  应用:可视化并观察熔池和液滴迁移的状态
  解决方案:通过使用特殊的滤光器阻挡弧光的同时,还可以利用照明将其可视化。
  ACS-1的优势:通过采用高感光度,高动态范围的传感器,即使在没有照明的环境下,也可以清晰地捕捉到电弧光的明暗部分与液滴迁移之间的边界。也可以通过使用照明来捕获熔池的状态和凝固状态。



c

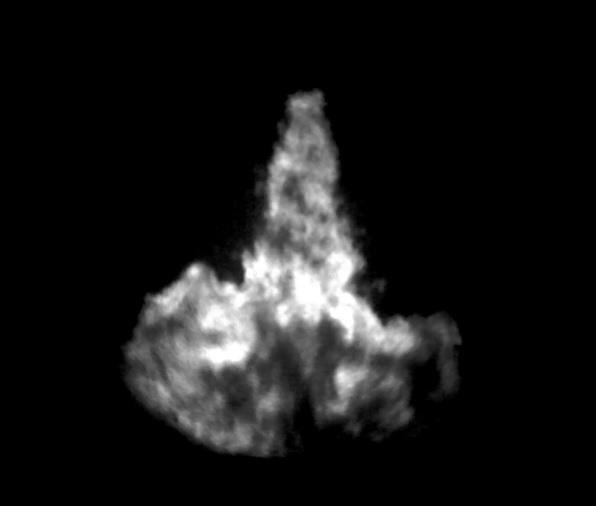

MIG焊接 50,000帧/秒

c



激光焊接 100,000帧/秒



燃烧
  应用:对燃烧的点火正时及其扩散方式进行可视化和分析。
  解决方案:内燃机的可视化在发动机中,可以从侧面和底部的可视化窗口观察燃烧状态。在柴油机燃烧中,还可以通过图像分析从自发光中获得火焰温度。通过使用耐热和耐压的内窥镜(大约900°C,大约40MPa)直接观察实际的发动机,您可以观察内部而无需钻孔。
  ACS-1的优势:通过以40,000帧/秒以上的高分辨率可视化发动机的燃烧,可以与曲柄角为1度以下的信号同步地详细观察该现象。通过组合各种触发功能,可以与每个循环的喷雾正时完全同步地保存燃烧图像。





c

c

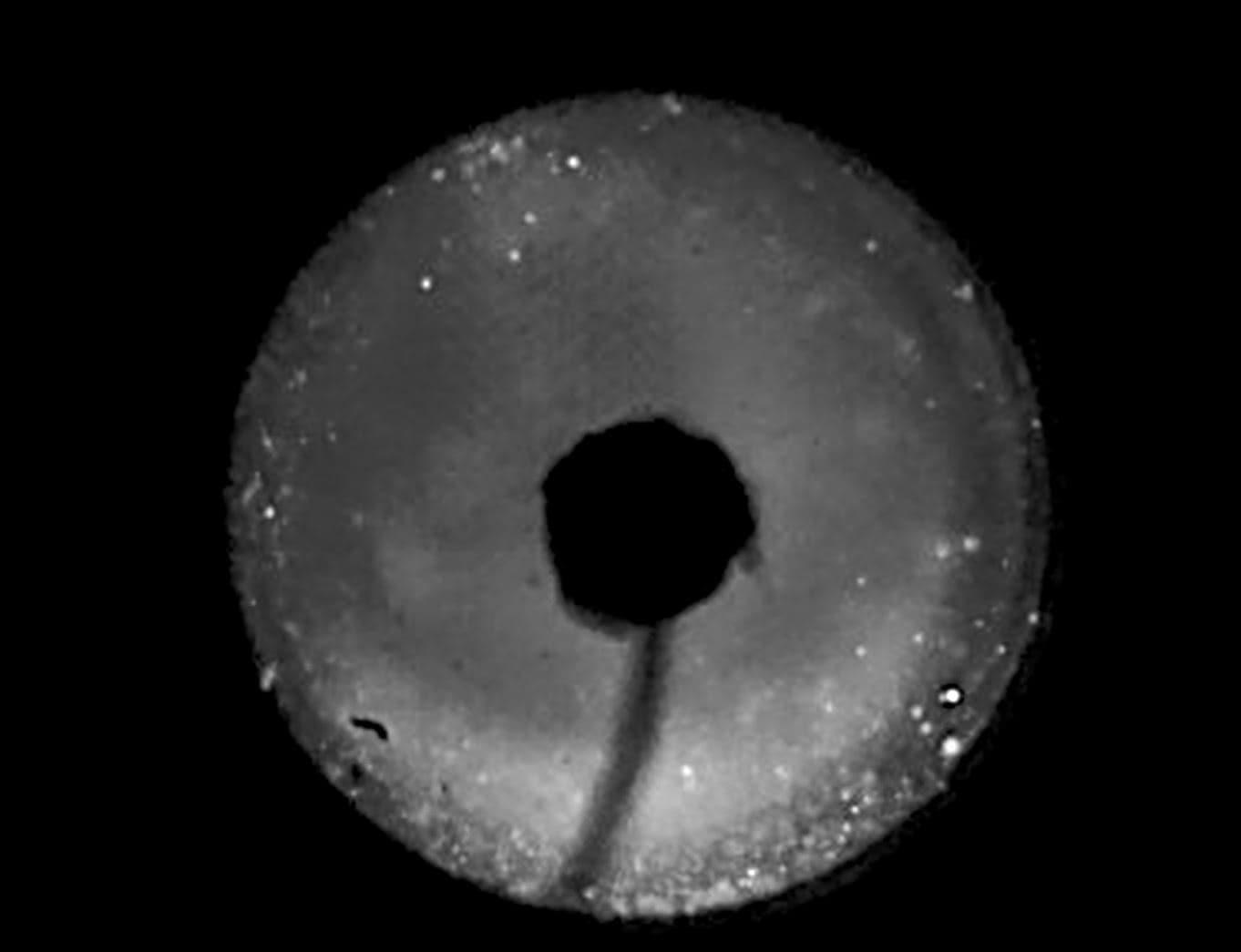

恒定体积容器中的柴油燃烧 30,000帧/秒



材料
  应用:可视化并分析材料拉伸试验中的断裂瞬间。
  解决方案:应变和位移量可以通过对附着在材料上的随机图案拍摄的图像进行DIC分析来获得。
  ACS-1的优势:您可以使用一根同步电缆连接两个摄像机,以实现简单的完全同步。由于它甚至可以以100,000帧/秒或更高的速度水平拍摄1,280像素,因此对于需要在水平(垂直)方向上具有长分辨率的拉伸测试和断裂测试非常有效。



c c
DIC应变图像分析 材料冲击试验 100,000帧/秒



液体
  应用:对高速喷射流中的液滴飞行轨迹进行可视化和分析。
  解决方案:用放大镜在高倍率下观察,观察微滴,使用背光分析液滴轨迹和颗粒大小,并使用激光片照明用于可视化PIV流动。
  ACS-1的优势:通过帧跨越功能使高速粒子的飞行速度以时间顺序可视化,放大并拍摄水滴行为时,图像触发器穿过特定区域时开始记录。



c c



喷雾雾化 40,000帧/秒

气液喷射中固体细颗粒的飞行行为 25,000帧/秒





  以上是部分NAC ACS高速摄像机应用范围,NAC高速摄像机性能可靠,质量高,使用NAC高速摄像机你会发现与众不同的视觉效果。

  日本NAC公司(nac Image Technology Inc.) 成立于1958年,配备服务中心、工厂、技术中心,主要提供超高感光度、百万像素和极高拍摄速度的高速摄像机以及可独立工作的高速摄像系统。上海威测是其在中国的官方总代理,且是国内唯一有NAC高速摄像机售后维修资质的公司,面向汽车测试、科学研究、航空航天、工业制造等众多领域提供高速成像系统和高速运图像动分析系统解决方案。
