Q假人腹压传感器在汽车碰撞实验中的应用

【概要描述】在车辆碰撞事故中,儿童虽然不是事故的主体,但是作为弱势群体,在事故中受到的伤害却是致命的,改进汽车设计从而提高儿童乘员的安全性是一个非常重要且迫切的课题。

  • 分类:行业资讯
  • 发布时间:2019.03.15
  • 访问量:
详情

  在车辆碰撞事故中,儿童虽然不是事故的主体,但是作为弱势群体,在事故中受到的伤害却是致命的,改进汽车设计从而提高儿童乘员的安全性是一个非常重要且迫切的课题。



c



  为了提高儿童乘员的安全性,在汽车碰撞实验中,通常会安装能够模拟儿童人体特征的Q假人设备,并在其内部装置大量的传感器,当发生碰撞时,传感器输出的信号会被采集,研究人员通过这些采集的数据来模拟事故中儿童真人的受伤害情况,再将分析的结果应用于产品设计、研发、生产的各个环节为提高儿童乘员安全性的改良设计提供重要参考。



c

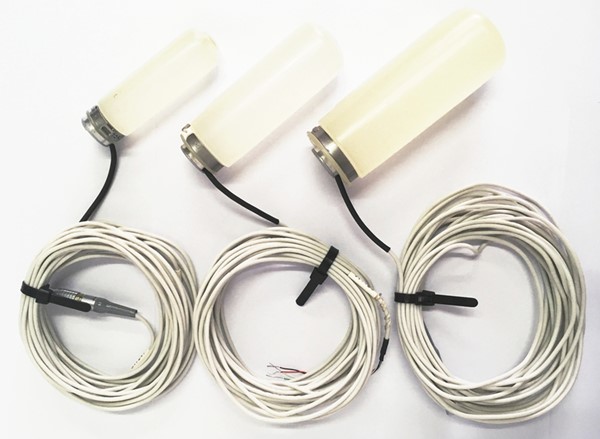

  法国TranspolisAPTSQ假人腹压传感器是专门为1至10岁儿童的Q-Dummies系列模型而开发的儿童乘客约束保护装置,并被纳入欧洲ECER44汽车标准法规。每个Q假人腹压传感器由柔软的圆柱形人造橡胶囊组成,内部充满了一层厚厚的液体,流体弹性体组件的关键设计准确地代表了腹部组织的刚度,成对垂直植入儿童假人的腹部位置可以测得儿童假人腹部所受压力,以评估约束系统是否符合监管标准。

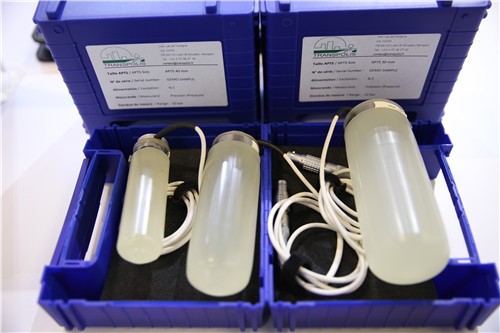

  TranspolisAPTSQ假人腹压传感器目前有三种尺寸可供选择:
  ●公称直径为30mm,针x对Q1/1.5腹部的人体模型
  ●公称直径为40mm,针对Q3和Q6腹部的人体模型
  ●公称直径为50mm,针对Q10腹部的人体模型



技术参数:

范围(bar)

10

超限 (bar)

20

最大误差 (% full scale)

0.35

补偿温度范围(℃)

0 - 60

激励电压(VDC)

2.5-10

典型输出灵敏度( mV/V/bar )

1

电气连接

Lemo插头(1B系列)

电缆长度(m)

9



传感器型号

APTS30

APTS40

APTS50

尺寸 L xD(mm)

105x30

125 x 40

141 x 50

重量 (g)

81+/-5%

160+/- 5%

272+/- 5%

静态响应 (bar/mm)

1.01/10.81+/-10%

0.67/16.51+/-10%

0.60/15.81+/-10%

零件编号

Q1/1.5:P/N 036-5005-PR

Q3: P/N 020-5005-PR
Q6: P/N033-5005-PR

Q10: P/N 010-4309-PR



Q假人腹压传感器是儿童乘员保护的重要测试实验仪器,主要应用于汽车碰撞测试以及航空航天等领域,上海威测是法国Transpolis公司Q假人腹压传感器在中国的官方合作伙伴,专业提供测试实验设备、系统、软件以及相关解决方案的企业。聚集国际先进科技,为客户提供优质、快捷的专业化服务。
