Transpolis Q 假人腹压传感器APTS

自2016年以来,法国TRANSPOLIS公司为Q系列婴儿到儿童假人制造了腹部压力双传感器(APTS*),用于正面和侧面碰撞试验。
产品编号
产品描述
参数
视频
下载

APTS是深入评估儿童约束系统的重要工具,已在UN-ECE R129法规中做规定,以替代UN-ECE R44。 此外,世界范围内大多数NCAP程序在损伤评估能力中均使用Q系列假人。

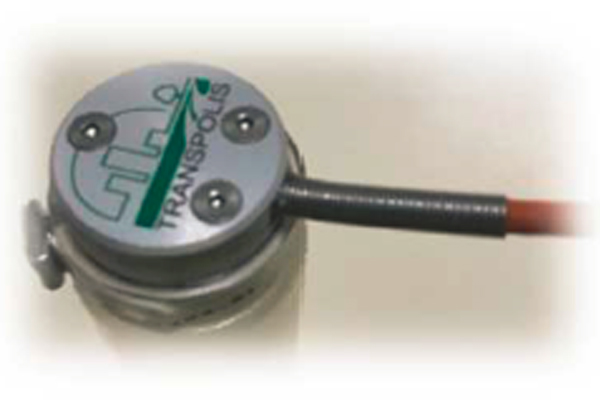

APTS每个传感器都由柔软且高韧性的圆柱形弹性体组成内胆,充满一种特殊的液体,用机械头密封。传感器的头部包含微型压力传感器和信号调整电路。

流体弹性体总成的关键设计使它具有很高的生物特性,体现了腹部组织的真实刚度。通过记录碰撞过程中腹部的压力来评估约束系统是否满足损伤调节标准的能力,在冲击试验的使用中,APTS是成对使用的,垂直安装在Q系列假人的腹部。

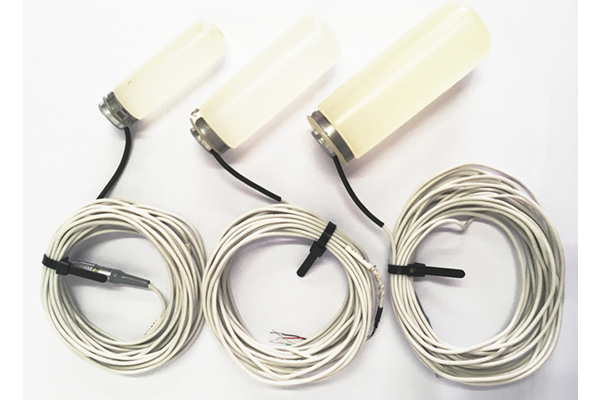

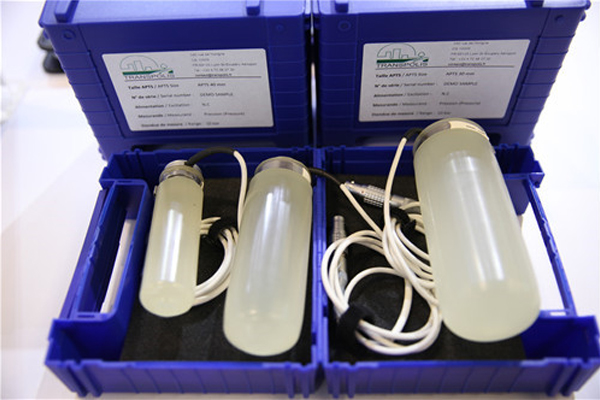

  • 公称直径为30mm,针对Q1/1.5腹部的人体模型
  • 公称直径为40mm,针对Q3和Q6腹部的人体模型
  • 公称直径为50mm,针对Q10腹部的人体模型
1





技术参数

性能、环境和电子特性

范围 (bar/psi/kPa)

5 / 73 / 500

安全温度 (°C)

-20 to 70

安全过载率

150%

补偿温度 (°C)

0 to 50

额定输出 (mV/bar)

0.42 ±20%

零点温度影响 (%RO/°C)

±1%

非线性 (%RO)

±1.5% max.

安全激励 (VDC)

2.4 to 18

磁滞 (%RO)

±1% max.

桥路电阻 (Ω)

350 ±10%

线缆

长度 9m, PTFE 涂层, 铜线 6 x AWG 28/7

相关法规

RoHS认证3.0(2015/863/CE)

插头

雷莫 FGG.00.306.CLAD35Z

TEDS (IEEE P1451.4)

DS2431 1024-bit EEPROM 芯片



APTS特性

传感器类型

APTS-D30

APTS-D40

APTS-D50

尺寸:长x直径 (mm)

105x30

125x40

141x50

重量 (g)

81±2%

160±2%

272±2%

传感器型号 P/N

Q1/1.5: 036-5005

Q3: 020-5005
Q6: 033-5005

Q10: 010-4309



1
1

x
未找到相应参数组,请于后台属性模板中添加
上一个
下一个
  • Transpolis Q 假人腹压传感器APTS.pdf
